废水处理利器：揭秘偏心旋塞阀的耐磨与调控奥秘

废水系统对泵和阀门提出了许多挑战，因为废水可能含有砂砾、固体和碎屑，这取决于设备在处理过程中的位置。偏心旋塞阀于20世纪30年代首次用于造纸工业，它可以像闸阀一样处理含有固体的流体，但也提供了四分之一回转阀的一些重要优势，如调节控制。这些旋塞阀由铸铁阀体和螺栓连接的可拆卸阀盖组成。

塞子具有弹性涂层，用于密封阀体中的镍焊接阀座。阀轴通常作为阀塞的一部分整体铸造，并在阀体和阀盖底部的不锈钢轴承中旋转。

偏心动作

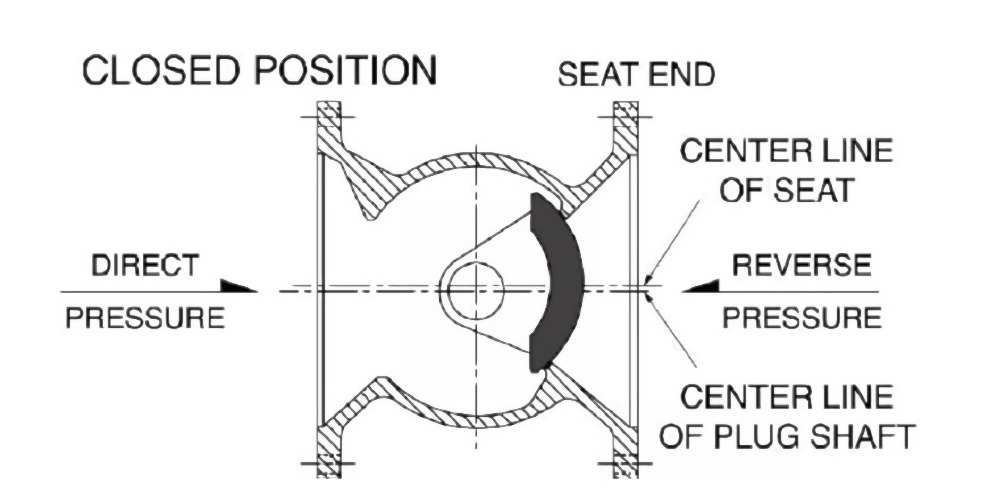

这种阀门最独特的特点是其阀座偏离阀轴，从而提供偏心作用。图3显示了阀座和轴的偏移中心线。中型阀门的偏移量可能为½英寸。当阀门绕轴逆时针打开时，阀塞将在旋转时从阀座上提起。提升动作有助于防止砂砾废水服务中的磨损。阀门的密封功能由“直接压力”辅助，该压力将阀塞紧密推入阀座。阀门也将以“反向压力”方向的压力进行密封，但需要将阀塞顺时针转动过阀座中心。由于偏心作用，关闭旋转越大，密封件就越紧。在使用中，如果阀门磨损，可以进一步关闭阀门以恢复密封。

旋塞阀标准

偏心旋塞阀于1991年在MSS标准SP-108中首次标准化。随着美国水务协会扩展到废水应用领域，他们于2005年发布了AWWA标准C517。这两个标准在结构和范围上都与类似的材料一致。偏心旋塞阀的尺寸范围为3英寸至72英寸，CWP额定压力为150或175磅/平方英寸（取决于尺寸），额定流量为8英尺/秒。阀门有短阀体和长阀体两种配置。

尽管发布了标准，但仍有符合要求的替代旋塞阀设计。最常见的设计有圆柱形的塞面和圆柱形的阀座，见图2。圆柱形座提供了相对较宽的密封表面。或者，端口和塞面可以是圆形的，类似于半球阀。虽然圆形端口的流道限制较小，但与圆柱形阀座设计相比，它可能具有更薄的阀座表面接触面积，并受到更大的磨损和失调。矩形和圆形两种样式都可以提供标准的80%端口开口或完全的100%端口开口。最后，旋塞阀可以配备金属对金属阀座，用于活性污泥等严重应用。

旋塞阀的安装

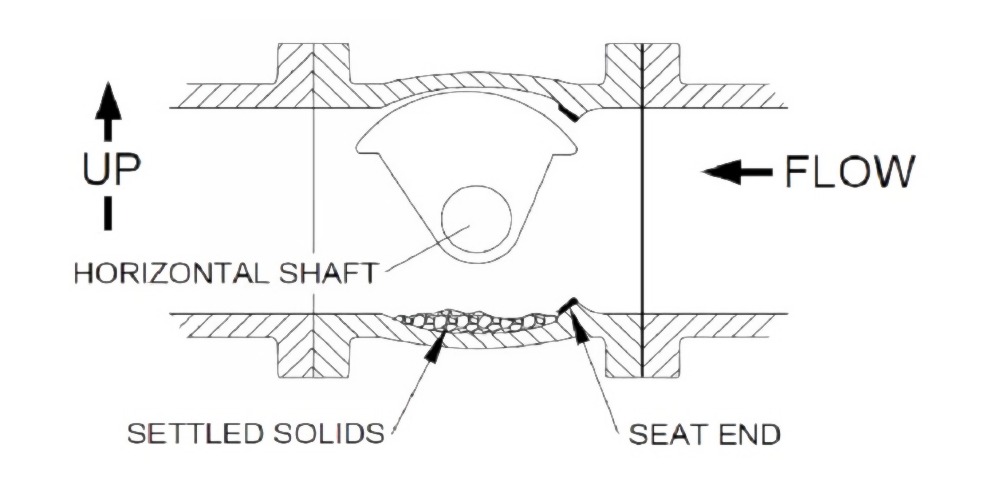

由于偏心旋塞阀的几何形状及其在废水处理中的使用，应遵循特殊的安装建议。当预计会有固体沉降时，阀门应安装成轴水平，这样当阀门打开时，塞子位于管道顶部。此外，阀座端应朝向泵，以便在泵关闭时，系统压力将阀塞推入阀座。对于垂直管道，无论流向如何，阀门安装时应使阀座朝上，这样关闭时沉降的固体就不会聚集在阀门中。

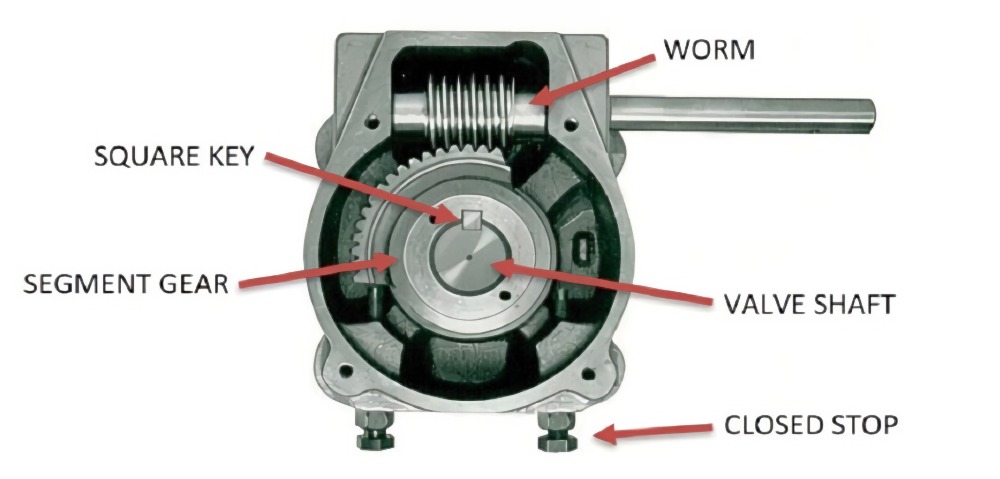

蜗轮执行机构具有扇形齿轮和蜗杆，可将手轮或螺母的许多圈转换为阀门的四分之一圈操作。该齿轮还提供了机械优势，因此大型阀门可以在手轮上不超过80磅的拉力下轻松操作。齿轮配有外部打开和关闭止动螺栓。关闭的止动器将阀塞定位在阀座中，以提供平稳的操作和不泄漏的密封。如果在现场发现泄漏，可以调整关闭的止动螺栓，以允许塞子进一步旋转关闭，并提供更紧密的密封。蜗轮可以配备多转电机，以允许阀门自动操作或响应过程信号进行调制。

结论

弹性座式偏心旋塞阀是一种独特的阀门，其设计用于处理废水，当配备橡胶或玻璃衬里时，可以处理研磨性流体。因为它是一个四分之一转阀，所以很容易实现过程流量或压力的自动化控制。
