新能源电池（锂离子电池为主）工艺阀门技术解析

一、分工艺段阀门应用与种类

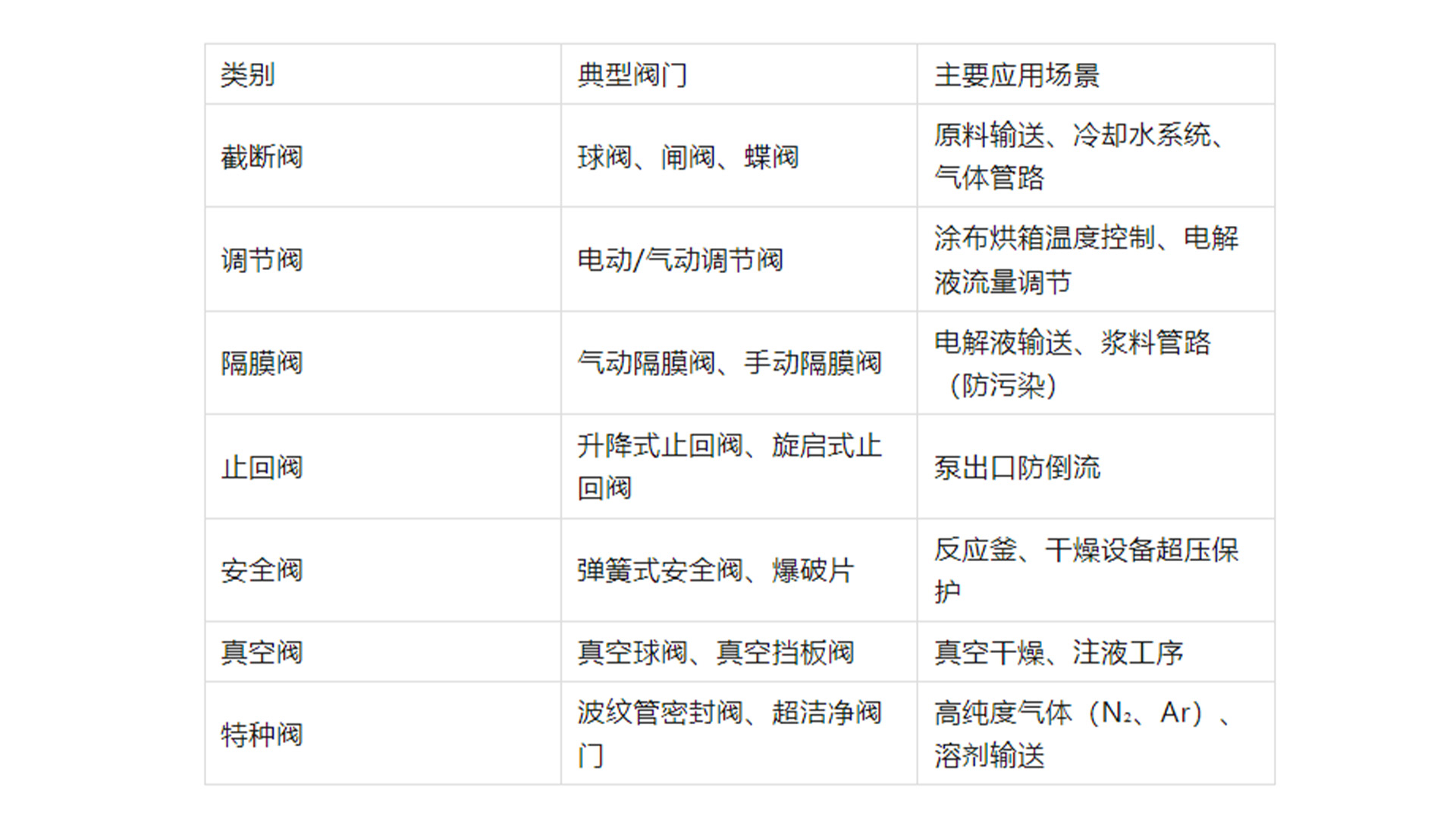

1.1主要阀门种类

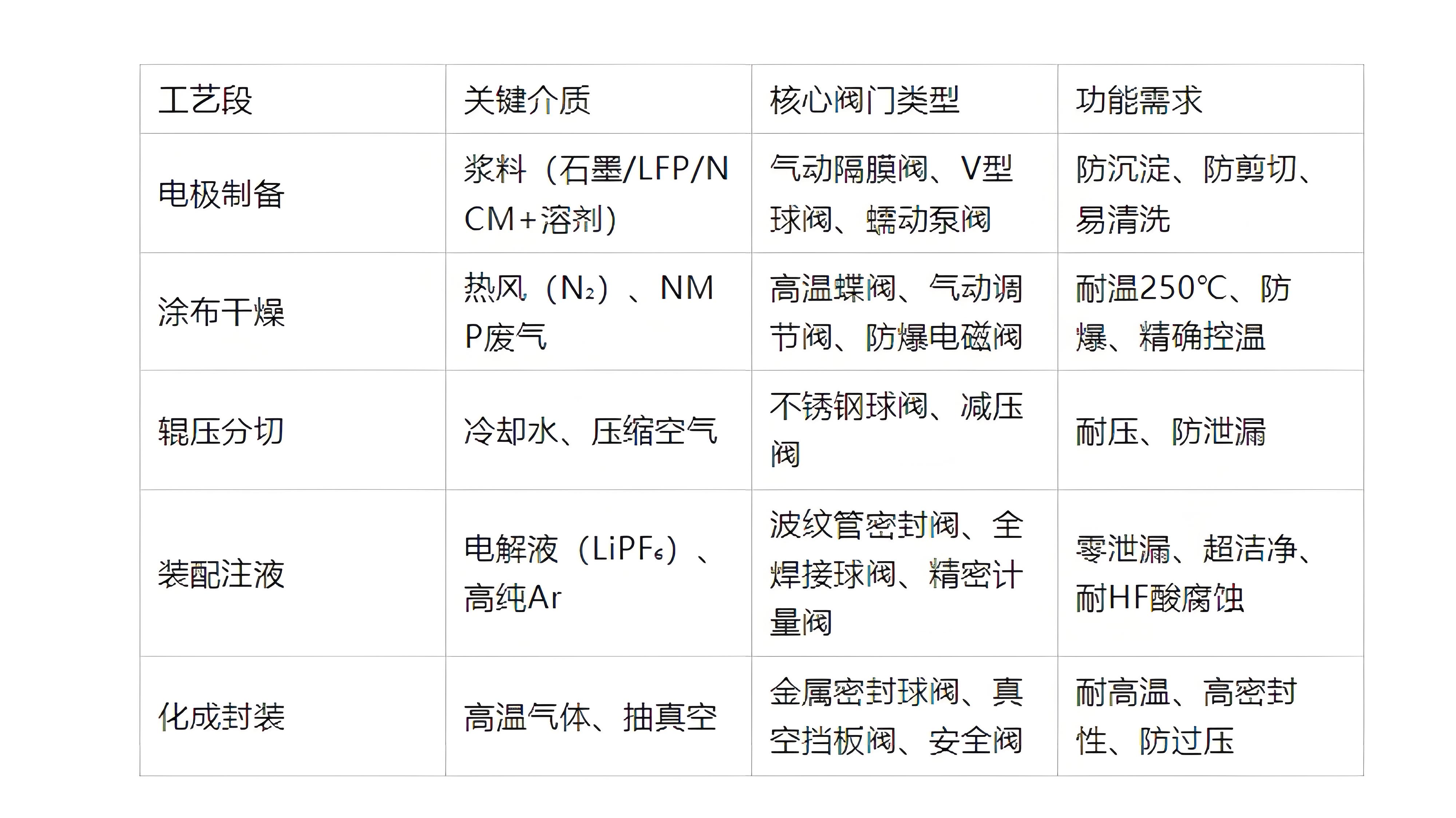

1.2分工艺段阀门应用与种类

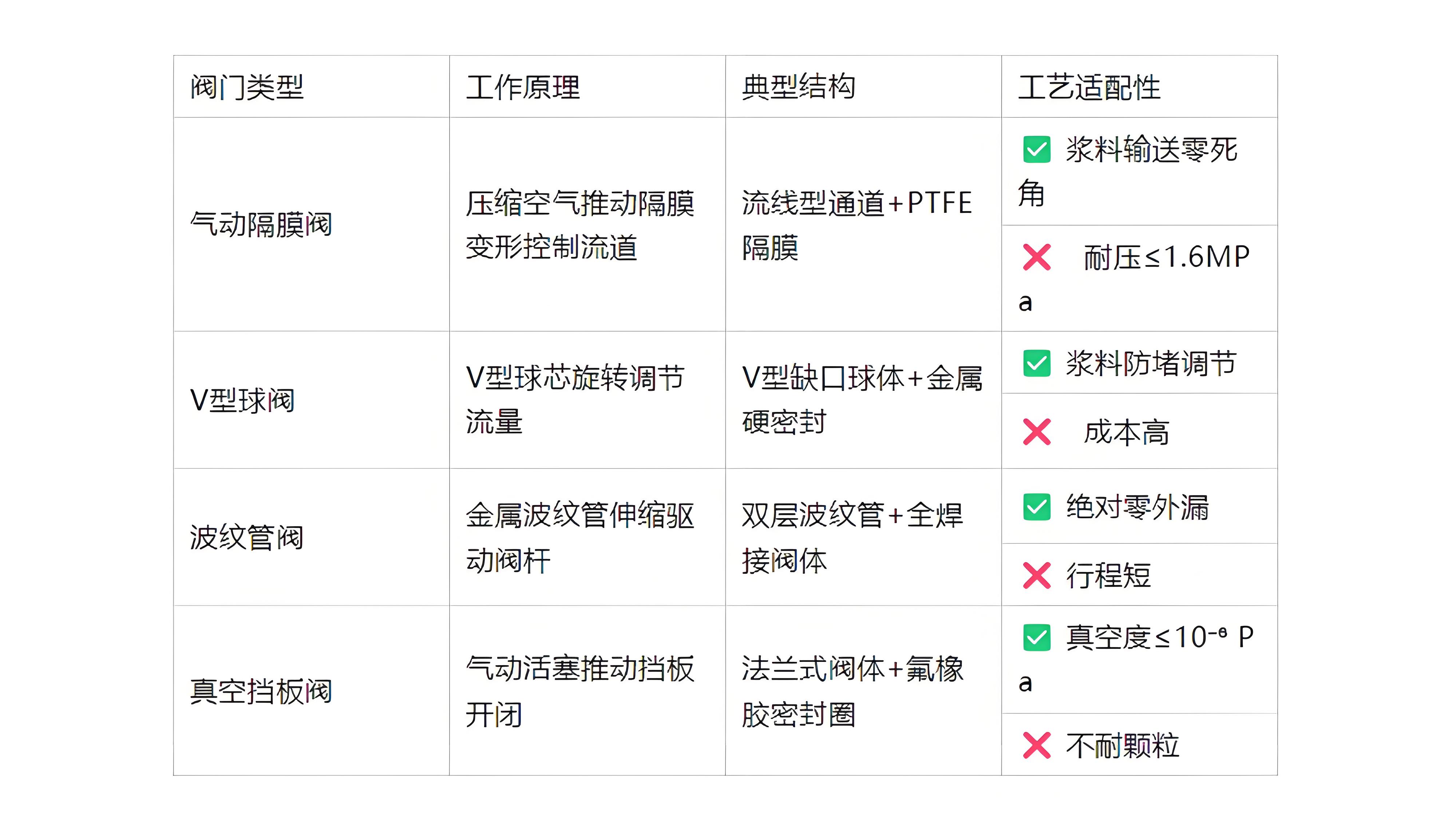

二、工作原理与结构形式对比

特殊阀门技术

称重控制阀：集成高精度称重传感器（±0.05%FS），与PLC联动实现电解液动态定量注入。

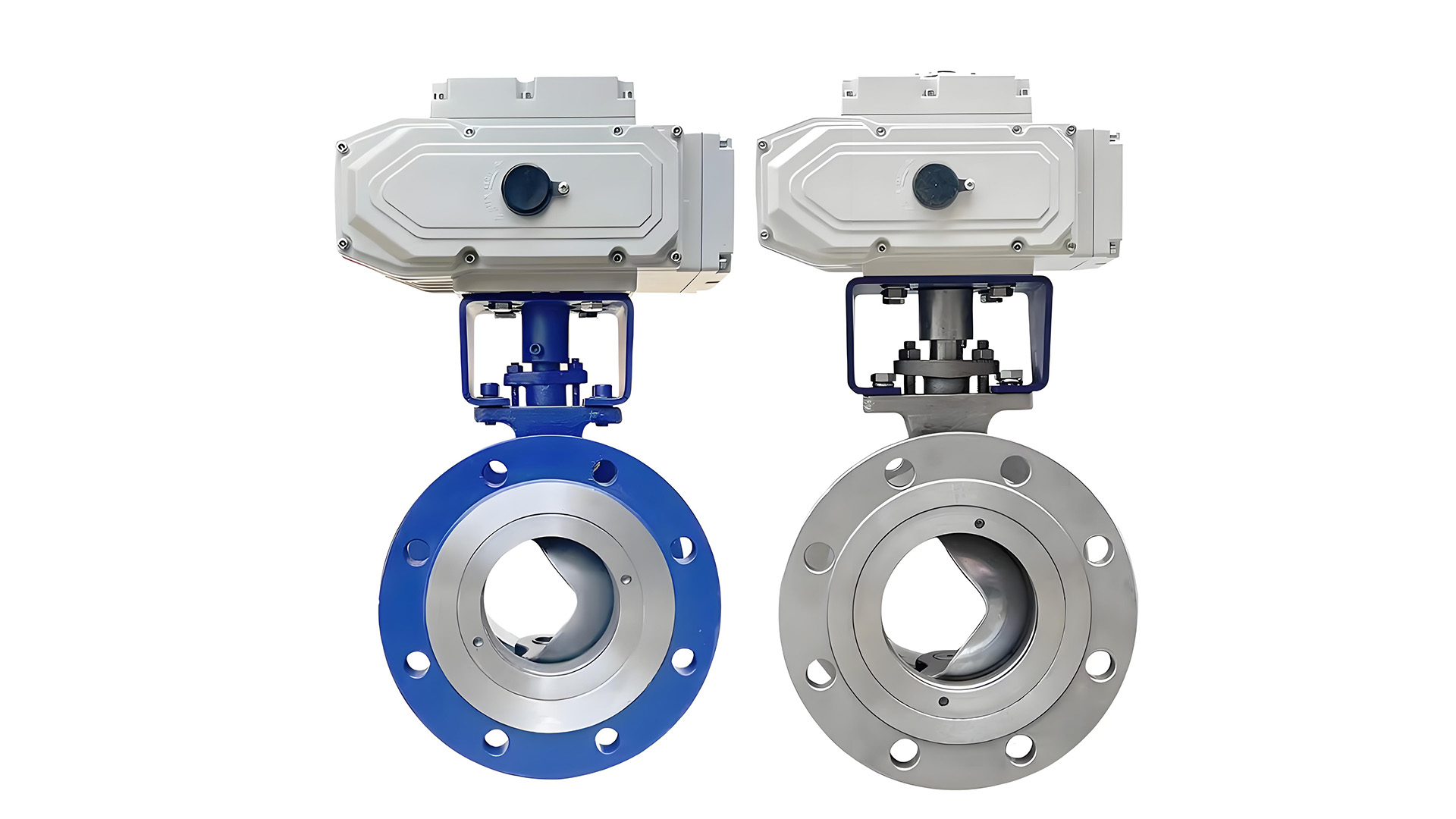

防爆电动调节阀：隔爆外壳（Ex d IIC T4）+ 本安电路（Ex ia），用于注液车间易燃环境。

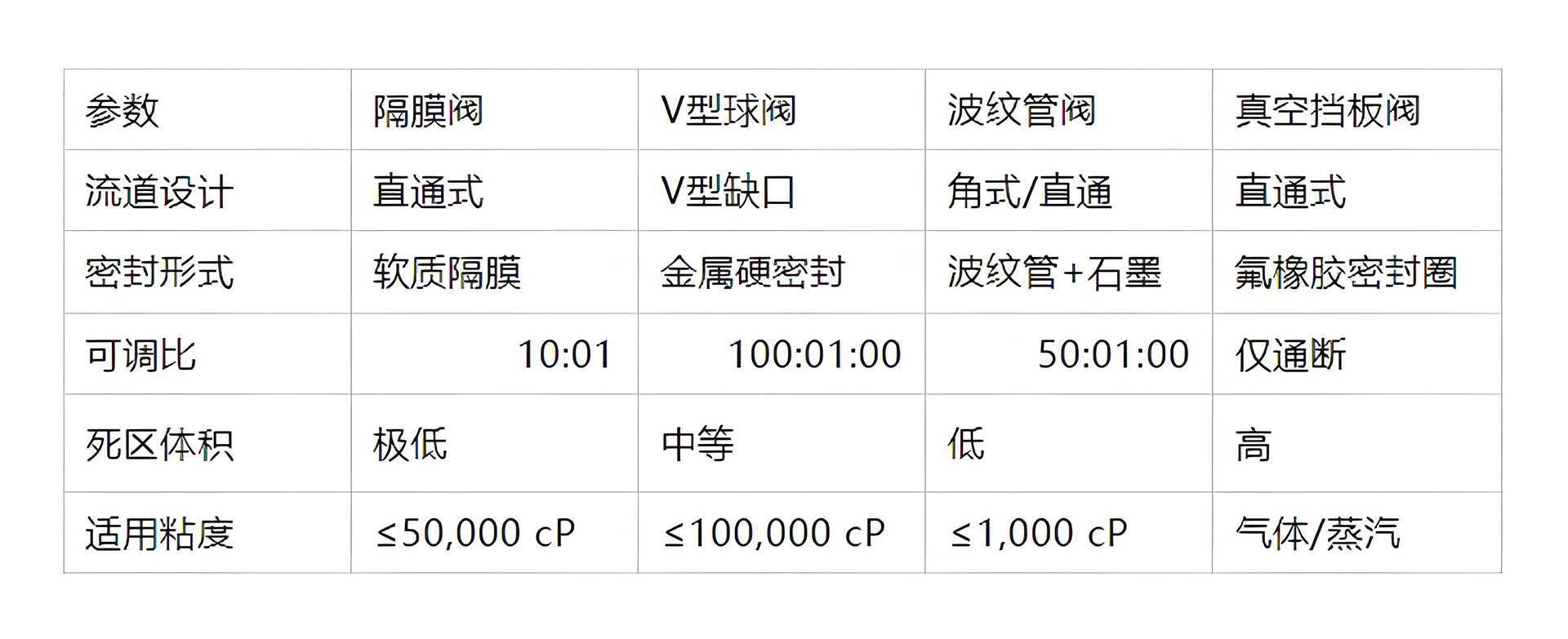

三、结构形式比较

四、设计核心特点

1、防污染设计

电解液阀：采用 316L ELC（超低碳）不锈钢，表面电解抛光（Ra≤0.25μm）+钝化处理，避免金属离子溶出导致电池自放电。

气体阀：流道 镜面抛光（Ra≤0.1μm），满足ISO 8573-1 Class 0无油空气标准。

2、耐腐蚀技术

HF酸防护：阀内件镀 哈氏合金C276 或 镀金处理，抵抗电解液分解产生的HF腐蚀。

3、快速响应注液计量阀采用 压电陶瓷驱动，响应时间≤10ms，精度±0.1% FS。

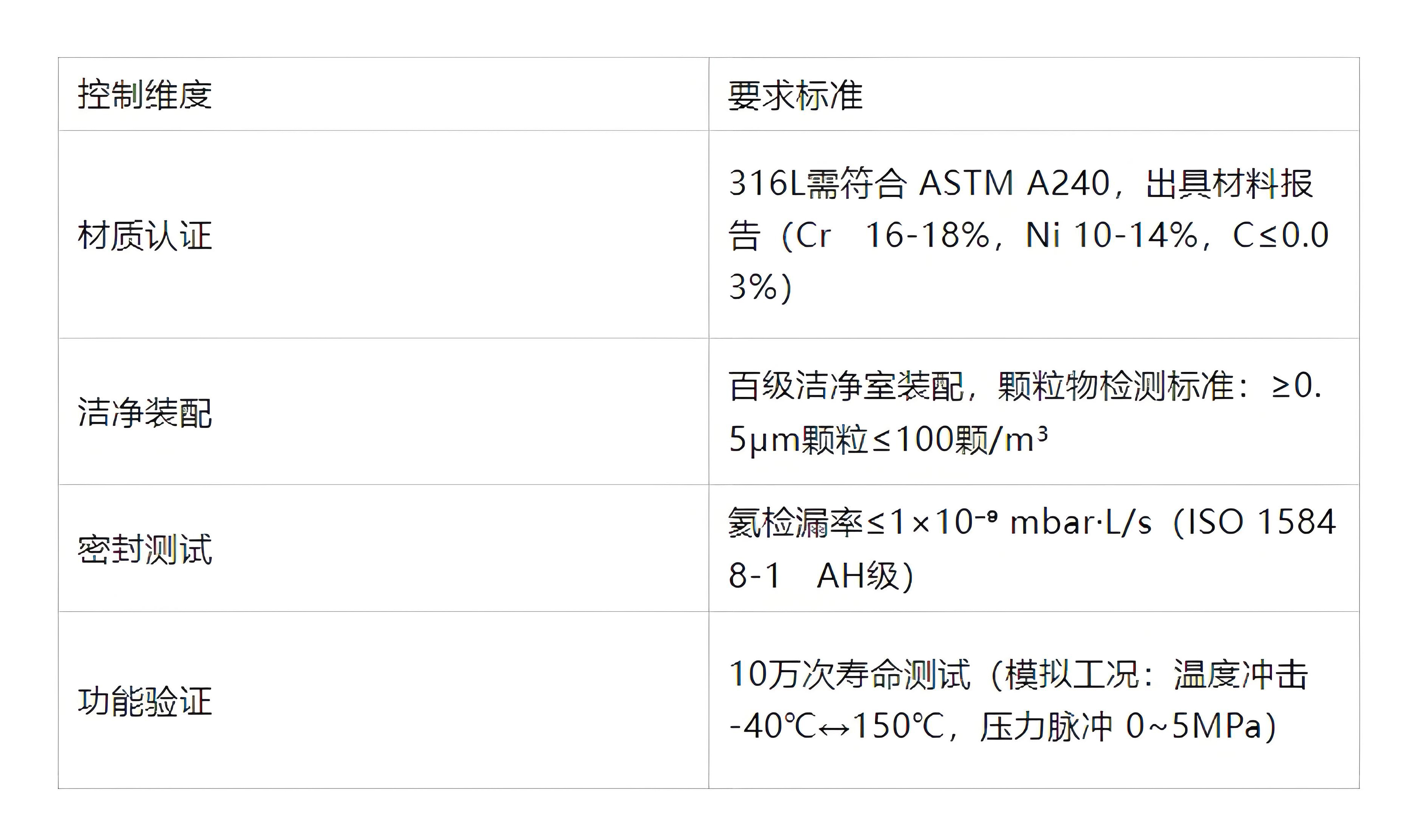

五、生产控制关键点

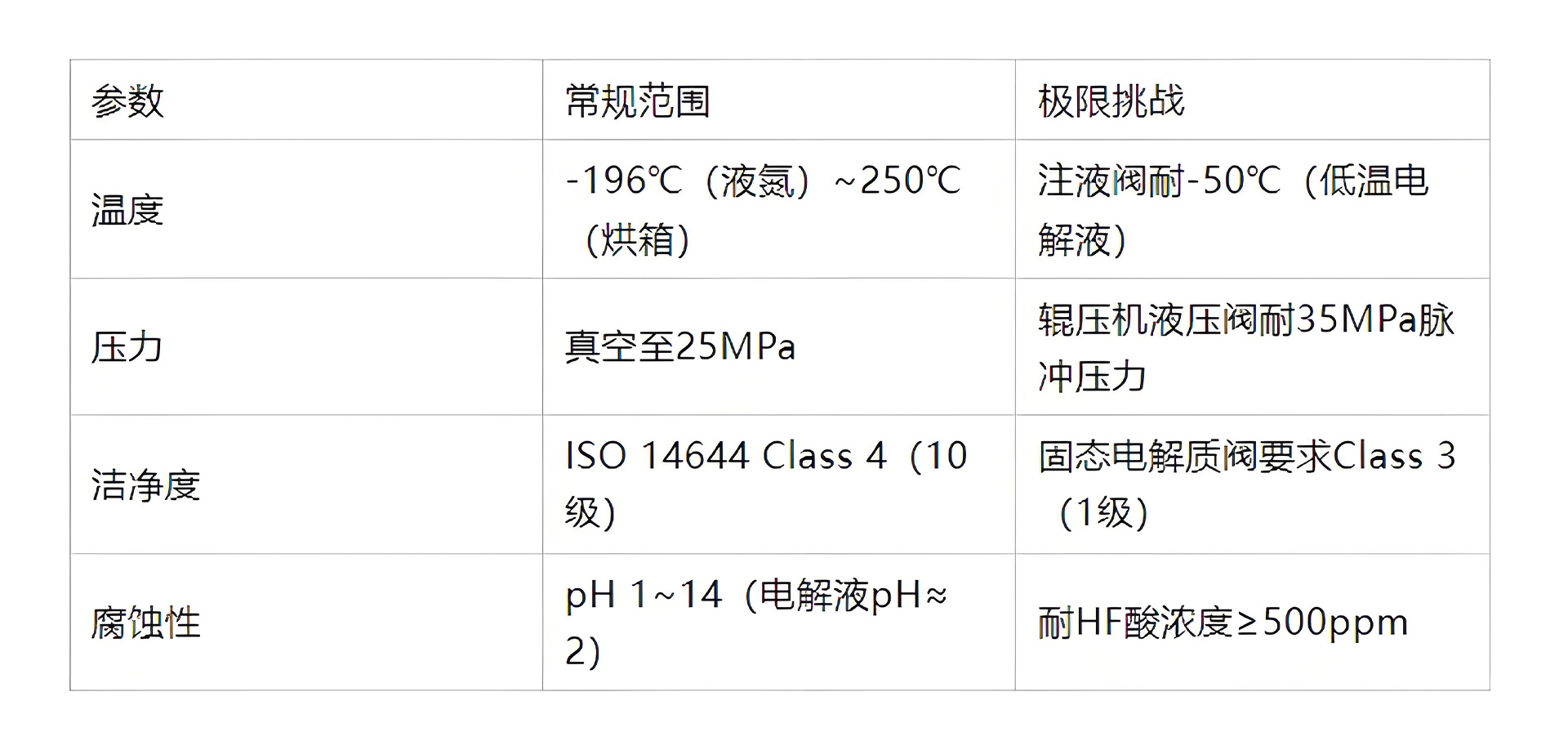

六、适用参数范围

七、特殊技术应用

1.零死区设计

      浆料阀采用 倾斜式阀座+自冲刷流道（如GEMÜ 650型），防止石墨/粘结剂沉积。

2.低温密封技术

液氮阀门使用 玻璃纤维增强PTFE填料，避免-196℃脆裂。

3.智能诊断系统

调节阀集成 IoT传感器，实时监测阀位偏差、密封泄漏率，预测寿命（如FISHER™ DVC7K）。

4.干式无润滑密封

干燥房阀门采用 PTFE唇形密封，无需润滑脂，防止VOC污染。

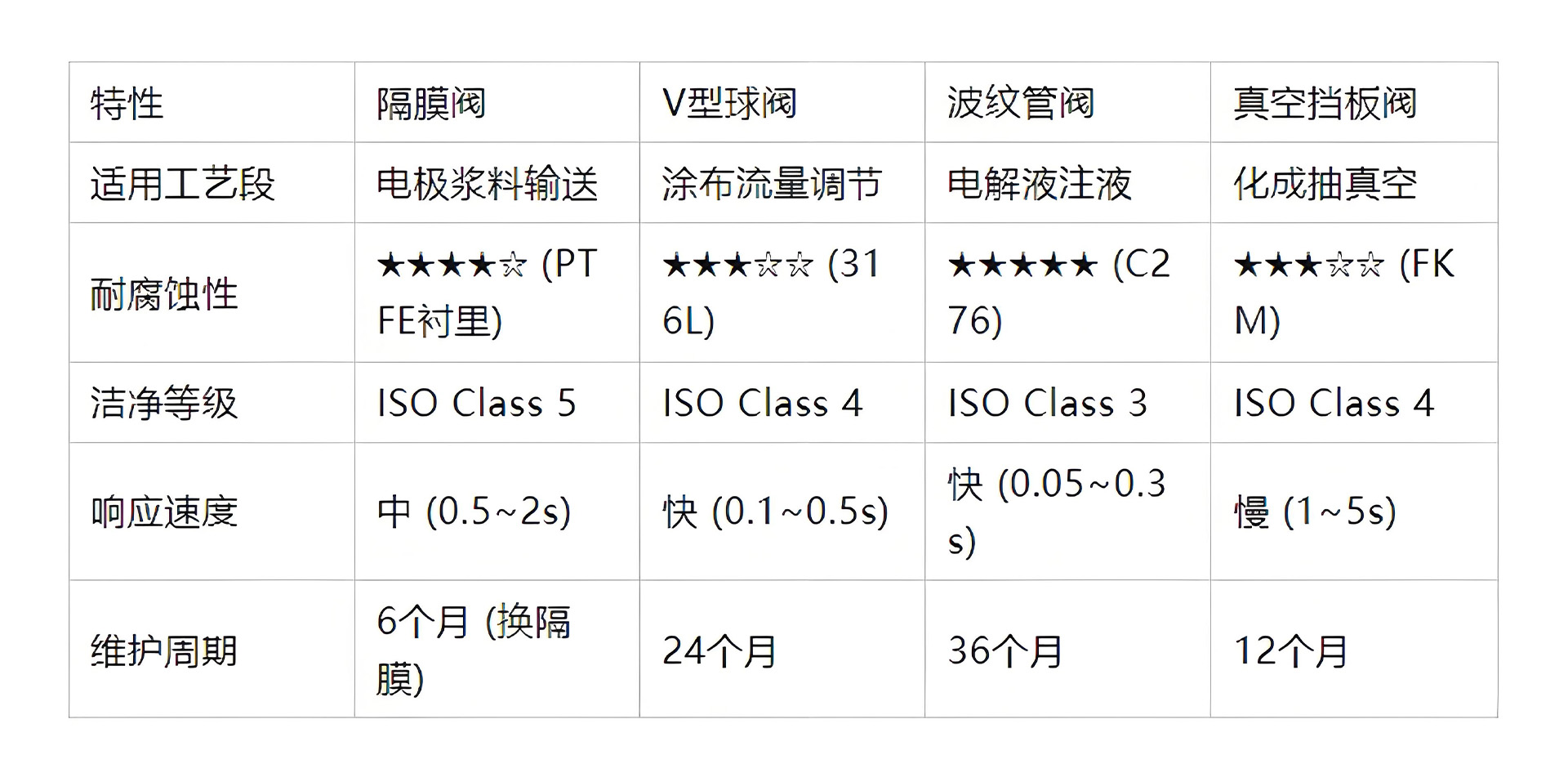

八、综合性能比较表

工艺段选型指南

1.浆料输送：选 气动隔膜阀（如Alfa Laval SRU系列） + 超声波清洗接口。

2.电解液注液：必选 全焊接波纹管阀（如Swagelok SS-4BW） + 高精度质量流量计闭环控制。

3.真空干燥：用 金属密封挡板阀（VAT Valfond系列） + 真空度传感器联锁。

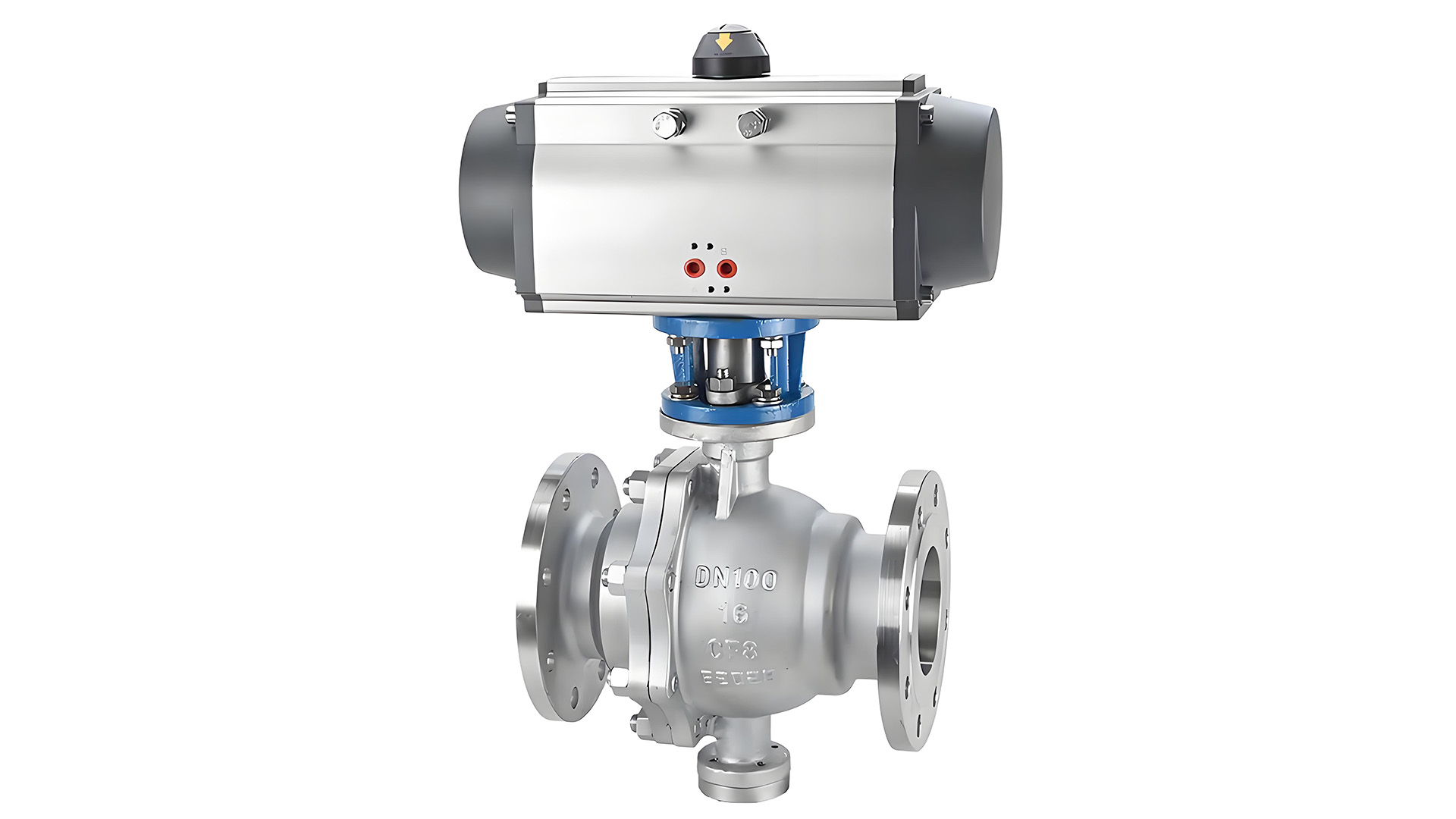

4.热管理管路：高温段用 金属硬密封球阀（如GEMÜ R690），低温段用 深冷球阀（Parker系列）。

致命禁忌：电解液系统禁用任何铜/锌合金部件（易引发锂枝晶短路），溶剂管道禁用EPDM橡胶（NMP溶胀）！

选型建议

前段（电极制备）：浆料输送 → 气动隔膜阀（防堵）+ 超声波流量计联动控制。

中段（装配）：电解液注液 → 全焊接波纹管阀（防漏液）+ 称重传感器反馈。

后段（化成）：高温老化 → 金属密封球阀（耐温250°C）。注：在电解液系统中，避免使用含铜、锌合金阀门（可能引发锂枝晶短路），优先选用316L/哈氏合金C276材质。

注：在电解液系统中，避免使用含铜、锌合金阀门（可能引发锂枝晶短路），优先选用316L/哈氏合金C276材质。
