平板闸阀全解析：结构原理、性能优势与工程应用指南

平板闸阀作为一种关键的流体控制设备，广泛应用于石油化工、电力、水处理等行业的高压、高温及腐蚀性介质管路中。本文从结构设计、工作原理、技术优势及选型要点等方面，全面解析平板闸阀的技术特性与应用场景。

一、平板闸阀“的结构与工作原理

基本结构

平板闸阀主要由阀体、闸板、阀杆、阀座、密封组件和驱动装置(手动、电动或气动)构成。其核心部件为平行式闸板，通常采用双闸板设计，两侧与阀座形成封面。

阀体:多采用铸造或锻造工艺，材料可根据工况选择碳钢、不锈钢或合金钢。

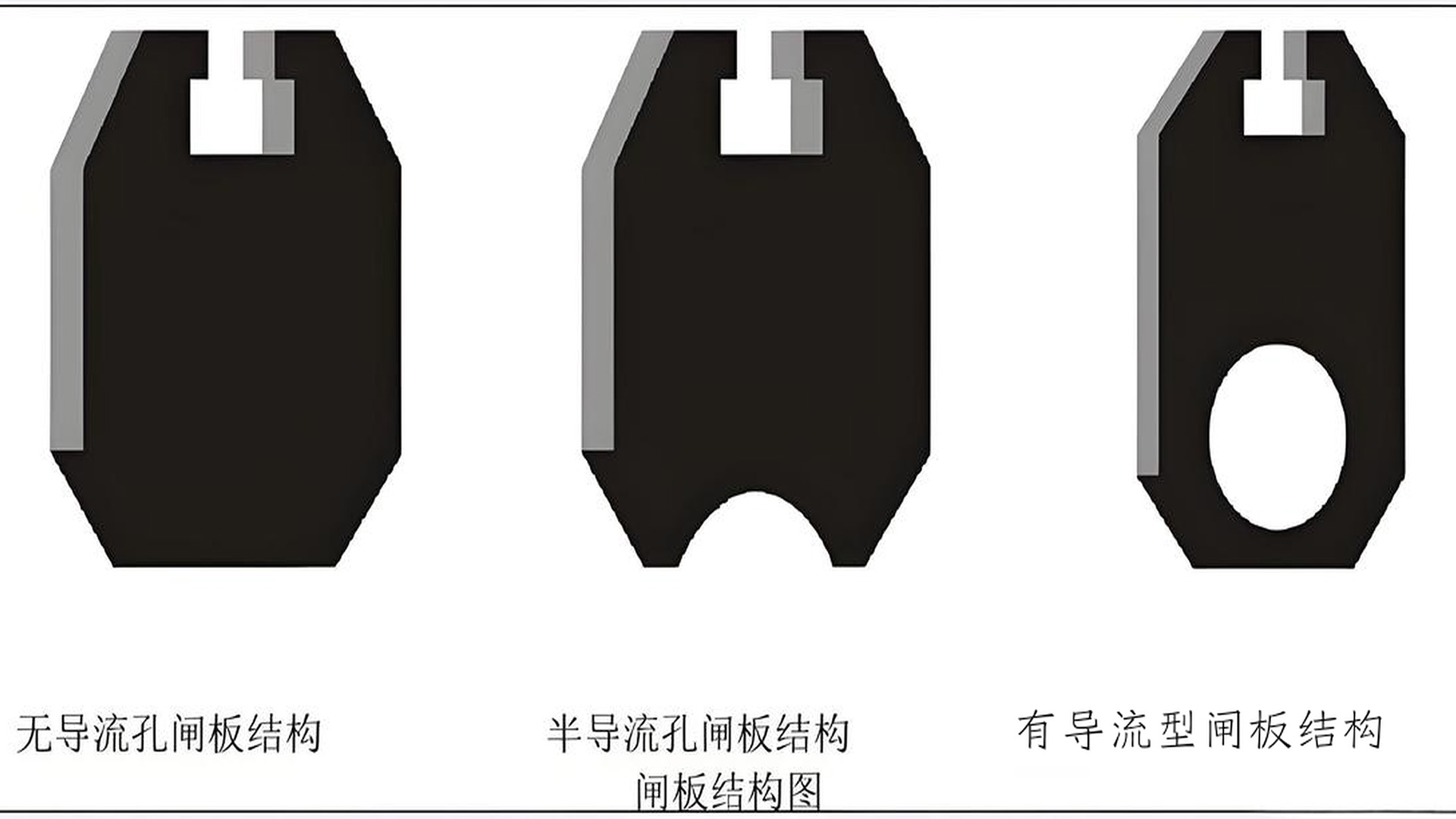

闸板:扁平矩形结构，通过上下运动实现启闭。

密封件:常用聚四氟乙烯(PTFE)、增强石墨等材料，确保高温高压下的密封性能。

工作原理

平板闸阀通过阀杆带动闸板垂直于介质流动方向做直线运动:

开启状态:闸板完全提升至阀腔上部，流体通道全开，流阻接近于零

关闭状态:闸板下压至阀座密封面，通过介质压力或外部施压实现双向密封。

二、平板闸阀的技术特点

1.优异的密封性能

双重密封结构:闸板与阀座间采用金属硬密封+软密封复合设计，可适应压化。

API598、GBIT 13927 等标准验证，泄漏等级达到Class V(零泄漏)。

2.低流阻与高流通能力

全开时流道直通，无介质转向，压降损失小，适用于长输管线等高流量场景

3.广泛的适用性

耐温范围:-196℃℃(深冷)至+550℃℃(高温蒸汽)

适用介质:原油、天然气、酸碱溶液、浆液等。

4.长寿命与易维护

阀座可拆卸设计，便于更换密封件，降低维护成本，表面硬化处理(如渗氨、喷涂碳化钨)提升耐磨性，

三、典型应用场景

石油化工:输油管道主阀、炼化装置反应釜进出口。

电力行业:锅炉蒸汽系统、冷凝水回收。

水处理:污水处理厂的高压水泵控制。冶金与制药:高纯度介质输送及腐蚀性流体截断

四、选型与使用注意事项

1.选型要点

介质特性:腐蚀性介质需选用不锈钢或衬氟阀门。

压力与温度:按设计压力(如Class 150~2500)匹配阀体材质。

连接方式:法兰(ANSI/ASME B16.5)、对焊(BW)或螺纹连接(NPT)

操作方式:大口径阀门建议配电动执行器。，小口径可选手动或气动。

2.维护建议

定期检查阀杆填料密封，防止外漏。

高温工况下每6个月补充一次阀座润滑脂,

五、未来发展趋势

随着材料科学进步，陶瓷涂层闸板、智能定位反馈系统等创新技术正逐步提升平板闸阀的可靠性及自动化水平，推动其在苛刻工况下的更广泛应用

平板闸阀凭借其结构简单、密封可靠和维护便捷的优势，在工业流体控制领域持续发挥关键作用。合理选型与规范操作可最大化其性能，为企业降本增效提供有力支持。
