平焊法兰与对焊法兰：结构、焊接与工况差异解析

在管道系统中，平焊法兰与对焊法兰是应用最广泛的两类法兰。二者因结构设计、焊接方式、压力等级及受力性能的差异，适用于截然不同的工况场景。掌握二者的核心区别，是工程设计、选型及施工的关键。

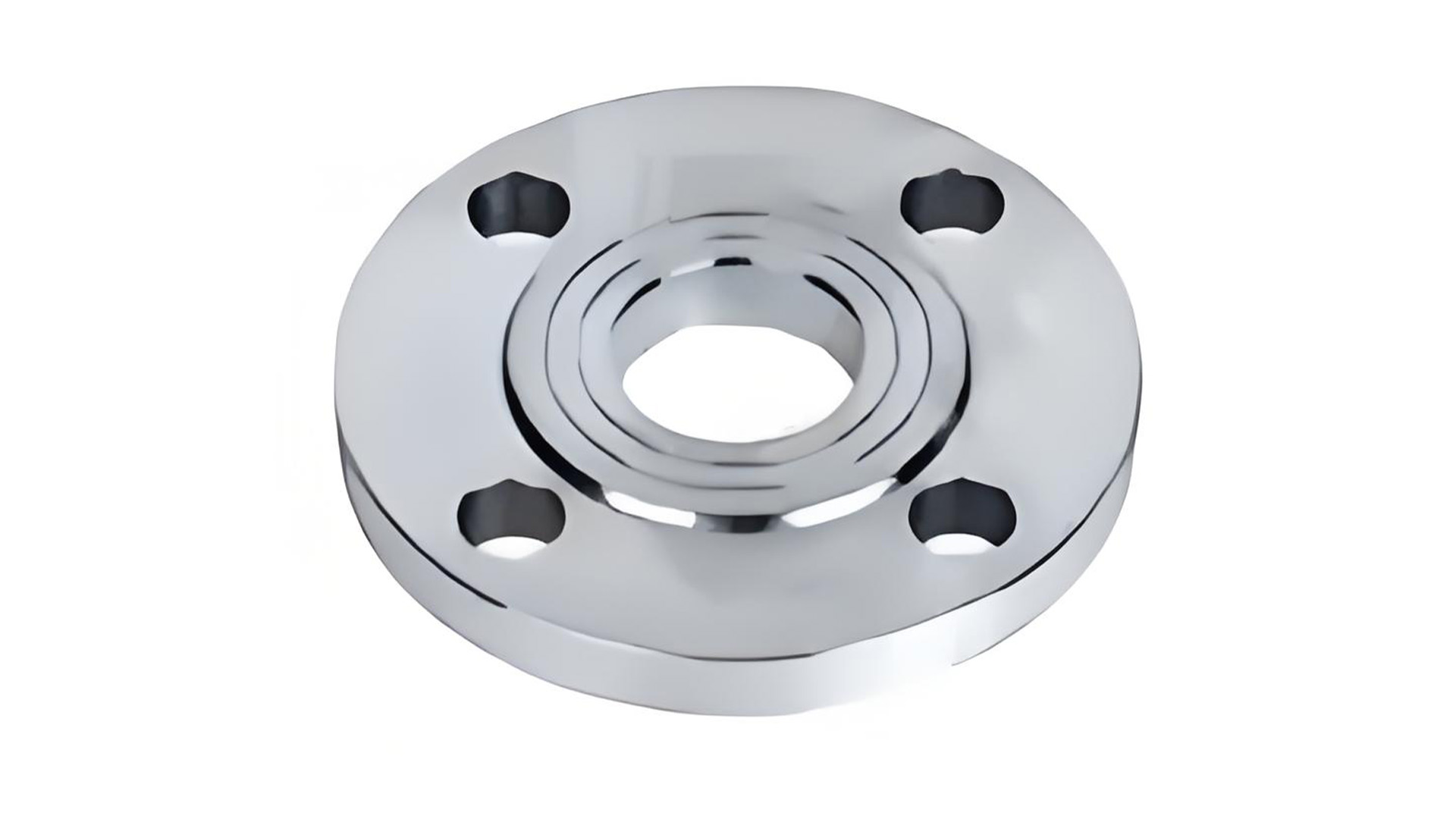

平焊法兰

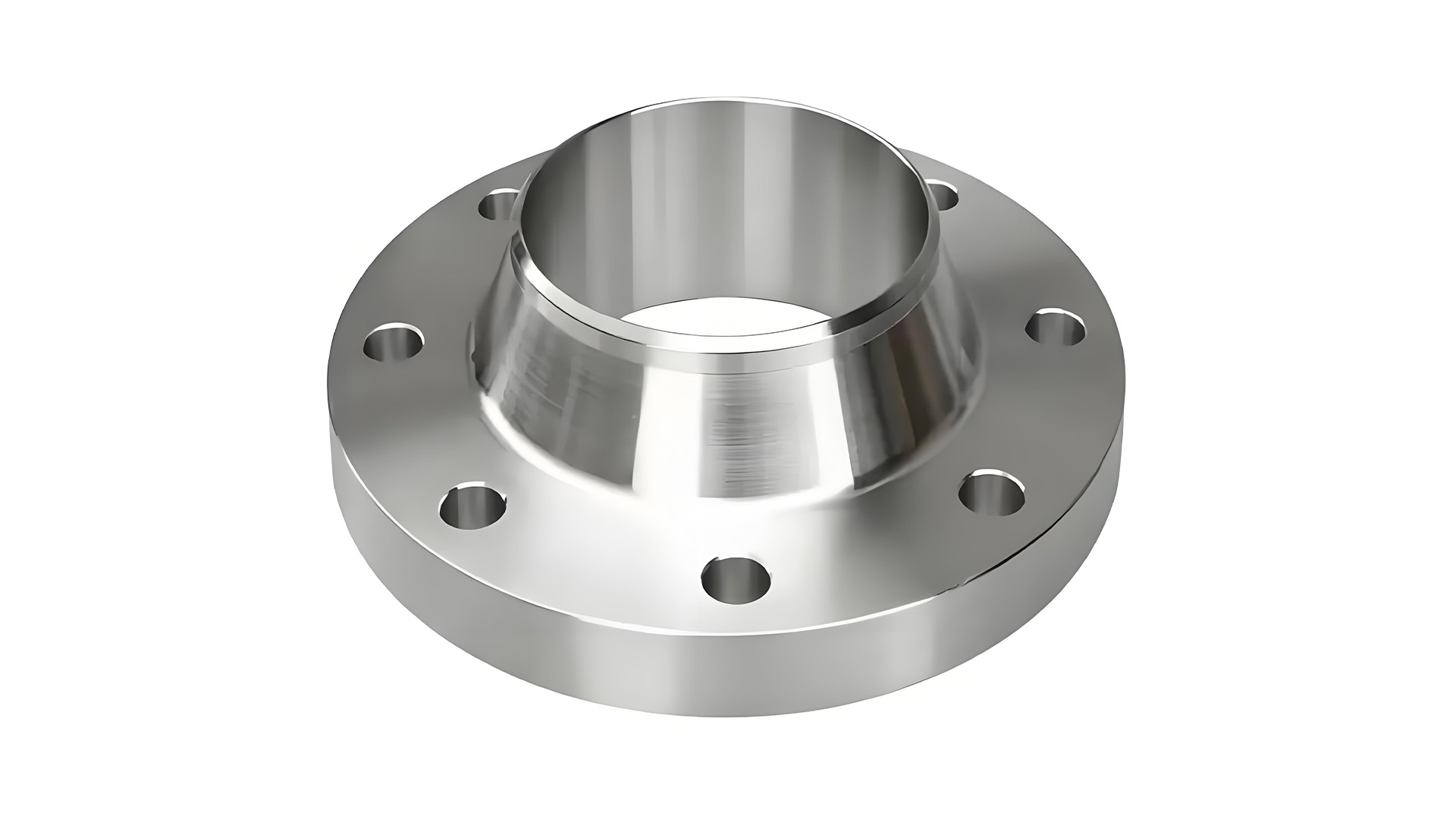

对焊法兰

一、结构设计：颈部与密封面的差异

平焊法兰（PL）结构简化，无专门颈部，仅通过法兰盘外侧搭边与管道角焊连接，密封面通常为平面或突面。带颈平焊法兰（SO）在此基础上增加短颈部，适用于低压与中低压工况，是过渡型选择。平焊法兰重量轻、结构薄，不适合射线探伤。

对焊法兰（WN）则带颈加厚，颈部从法兰盘向管道端逐渐过渡，形成应力缓冲结构，密封面类型丰富，包括榫槽面、环连接面等，重量较大，可进行射线探伤以保障焊接质量和系统安全。结构差异决定了二者的压力等级和使用寿命上限。

二、焊接方式：角焊与对接焊的强度差异

平焊法兰采用角焊，焊接仅在法兰盘外侧，操作简便，无需焊内侧，适用于低压工况，但焊缝深度浅，承载能力有限。

对焊法兰采用对接焊，焊缝需全熔透，先内焊后外焊，部分高压工况需多道焊接，并需坡口加工及无损检测。对焊法兰与管道形成一体化结构，连接强度等同于管道本体，可承受高频振动、冲击及热胀冷缩载荷。

三、压力等级：工况适配的核心分界

平焊法兰压力等级一般为PN0.25-PN2.5，特殊小口径可达PN4，适合低压流体输送，如自来水、低压蒸汽及惰性气体管道。

对焊法兰压力等级范围广，PN1.6-PN100，部分环连接面法兰可更高，同时可耐受极端温度，适用于高压、高温、腐蚀性或危险介质管道，如石油、化工及蒸汽长输管道。

四、受力性能：应力分布与安全冗余

平焊法兰因无颈，载荷直接传递至角焊缝，应力集中，法兰盘易翘曲，焊缝易疲劳裂纹，抗风险能力弱。

对焊法兰颈部结构有效分散应力，焊缝与管道一体化，密封面受力均匀，抗疲劳及振动能力强，适合地震多发区或振动设备进出口管道。

五、密封性能：安全保障的关键

平焊法兰密封依赖螺栓预紧力，法兰变形或工况波动易导致泄漏，仅适用于低压、无毒介质。

对焊法兰密封依赖结构与密封面协同，高压场景下采用榫槽面或环连接面，螺栓预紧力均匀传递，密封失效概率远低于平焊法兰，适用于高危介质管道。

六、材质与规格：适用范围差异

平焊法兰以低碳钢、普通不锈钢为主，法兰盘薄，规格小（DN15-DN600）。

对焊法兰材质多样，覆盖合金钢、低温钢、高温合金等，法兰盘与颈部厚度大，规格宽泛（DN15-DN4000），可满足大型工业管道需求。

七、成本与安装：经济性与便利性权衡

平焊法兰材料用量少，加工与安装成本低，操作简便，是低压民用或辅助管道的经济型选择。

对焊法兰材料成本高，加工复杂，需专业焊工及无损检测，安装成本高，但在高压、高风险工况中，其安全性和可靠性价值远高于成本差异。

八、工程选型：安全优先，成本次之

选型需综合压力等级、介质特性、温度及预算：

低压、常温、无毒管道可选平焊法兰；

高压、高温、有毒、易燃介质管道必须选对焊法兰；

振动或特殊温度工况也优先对焊法兰；

民用或辅助管道预算有限，可选平焊法兰。

平焊法兰是“低成本、简结构、低压用”的经济型选择，适用于民用及低压辅助管道；对焊法兰是“高安全、强结构、高压用”的可靠型选择，适用于工业主工艺管道。二者本质上是成本与安全的权衡，工程中应优先保障安全，再考虑经济性。
