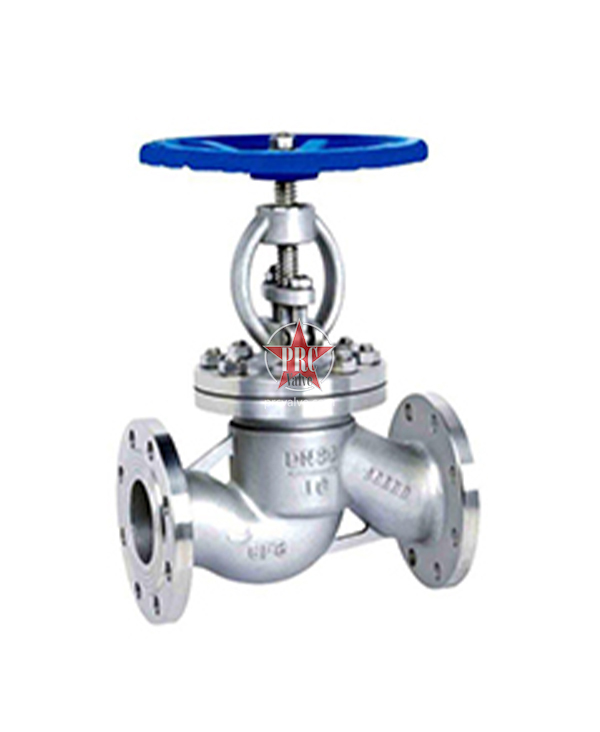

法兰连接钢制截止阀

法兰连接钢制截止阀的结构设计吸收了国内外先进技术，阀体采用球形结构，造型美观，阀座阀瓣采用锥形密封结构，密封可靠。

用 　途

法兰连接钢制截止阀适用于Class150～300，工作温度 29～425℃(碳钢)或 40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

标准规范

设计与制造 结构长度 连接法兰 试验与检验

ANSI B16.34 ANSI B16.10

GB12221 ANSI B16.5、

GB9112～9131、

HG20615～20635、

SH3006 API598

JB/T9092

阀体材料 　　WCB 、 CF8 、 CF3 、 CF8M 、 CF3M 、 ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti

连接形式 　法兰

驱动方式 　 手动、伞齿轮传动

公称通径 DN/NPS （ mm/in ）

15 20 25 32 40 50 65 80

1/2 3/4 1 1 1/4 1 1/2 2 2 1/2 3

Class150 · · · · · · · ·

Class300 · · · · · · · ·

Class600 · · · · · · · ·

Class900 · · · · · · · ·

Class1500 · · · · · · · ·

Class2500 · · · · · · · ·

压力级 公称通径 DN/NPS （ mm/in ）

100 125 150 200 250 300 350

11/2 2 21/2 3 4 5 6

Class150 · · · · · · ·

Class300 · · · · · · ·

Class600 · · · ·

Class900 · · ·

Class1500 ·
